MARCO TEรRICO:
¿QUE ES UN PLANO INCLINADO?
Es una maquina simple de superficie plana y lisa que carece de elevaciones. Permite el levantamiento o el descenso de un objeto o cuerpo a una determinada altura. Esto ayuda a que se requiera una menor fuerza para levantar el cuerpo si se tratara de elevarlo de manera vertical.
EJEMPLOS DE UN PLANO INCLINADO:
RAMPA: ayudan a reducir el esfuerzo necesario para elevar un cuerpo. algunos ejemplos pueden ser sube y baja, rodadero, subidor de grandes cargas a camiones o rampas de skate.

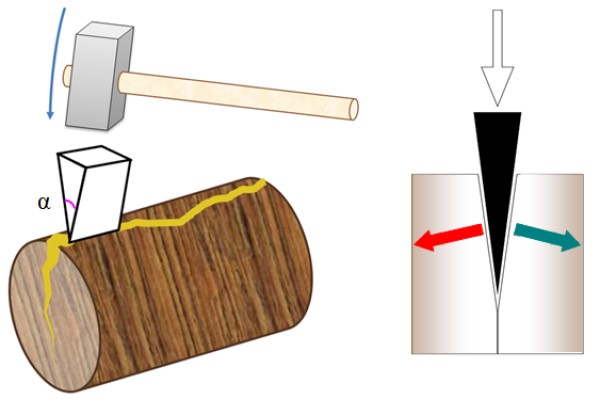

CUรA: Consisten en un doble plano inclinado con dos superficies de contacto, que proveen grandes fuerzas de fricciรณn por el filo que se forma en el borde. Sirve para apretar (sujetar puertas para que no se cierren, ensamblar piezas de madera...), cortar (cuchillo, tijera, sierra, serrucho...) y separar o abrir (hacha, arado, formรณn, abrelatas...).
TORNILLO: La rosca del tornillo es un plano inclinado enrollado alrededor del eje cilรญndrico del tornillo convirtiendo un movimiento giratorio en lineal. Ejemplos: tornillo de Arquรญmedes, tornillo, sinfรญn, hรฉlice de barco, tobera
VIDEO EXPLICATIVO:
ANIMACIรN:
ACTIVIDAD EN CLASE APLICANDO EL PLANO INCLINADO:
1. datos iniciales para tenerlos en cuenta
como inicia el plano, es decir que no tiene ninguna inclinaciรณn.
en la imagen se muestra el peso que tiene la carga sin
ninguna inclinaciรณn, solo como se ve en la foto anterior.
acรก se muestra la fuerza que se hace sosteniendo solo la
carga y como resultado son 1.5N que se necesitan para levantar
el objeto.
la carga, el cual es de 160g
2. vamos a inclinar el plano a un angulo determinado y miraremos la fuerza que necesitaremos para levantar el objeto y el peso de este
se inclina a un angulo de 15°
con el plano inclinado se hace una fuera de 1.1N
3. vamos a inclinar de nuevo el plano pero esta vez sera a un angulo mayor para obtener una altura mayor
se inclina a un angulo de 25°
con el plano inclinado se hace una fuera de 1.25N
4. Por ultimo, vamos a realizar una ultima medida repitiendo los mismos pasos anteriores, solo que se le cambia el grado de inclinaciรณn.
peso que lleva a mitad del recorrido sobre este plano inclinado
peso que tiene al final y se realiza una fuerza de 2.5N
VIDEO ILUSTRATIVO DEL TRABAJO EN CLASE:
